對衡式焗爐的故障排除及電路
更新時間：2013/11/8 10:23:17
常見故障及排除（維修人員專用）
|
故障現象 |
原因 |
排除方法 |
|
打開POWER按鈕，所有顯示窗均沒有顯示 |
沒電源輸入 |
檢查設備外圍線路 |
|
電源線插接觸不良 |
重新插一次或更換插座 |
|
|
保險管 |
更換變壓器 |
|
|
電氣控制模塊損壞 |
更換模塊 |
|
|
打開POWER按鈕，所有顯示窗均有顯示，但出現亂碼 |
設備使用環境溫度過高 |
拔出電源后待冷卻后，換一個環境用 |
|
關上門后風機不運轉 |
風機損壞 |
更換指定的同型號風機 |
|
近接開關壞 |
更換近接開關 |
|
|
不加熱 |
發管線壞 |
更換發熱管 |
|
電氣控制模塊損壞 |
更換模塊 |
|
|
近接開關壞 |
更換近接開關 |
|
|
打開門時焗爐燈不亮 |
焗爐燈壞 |
更換焗爐燈 |
|
近接開關壞 |
更換近接開關 |
|
|
爐內溫度與實際設定溫度偏差大 |
探頭移位 |
重新固定探頭 |
|
探頭環 |
更換探頭 |
注意：
以上故障均需由專業的維修人員維修，其它人員不得隨意拆卸
設備的部件,在維護修理設備前，必須切斷所有電源。

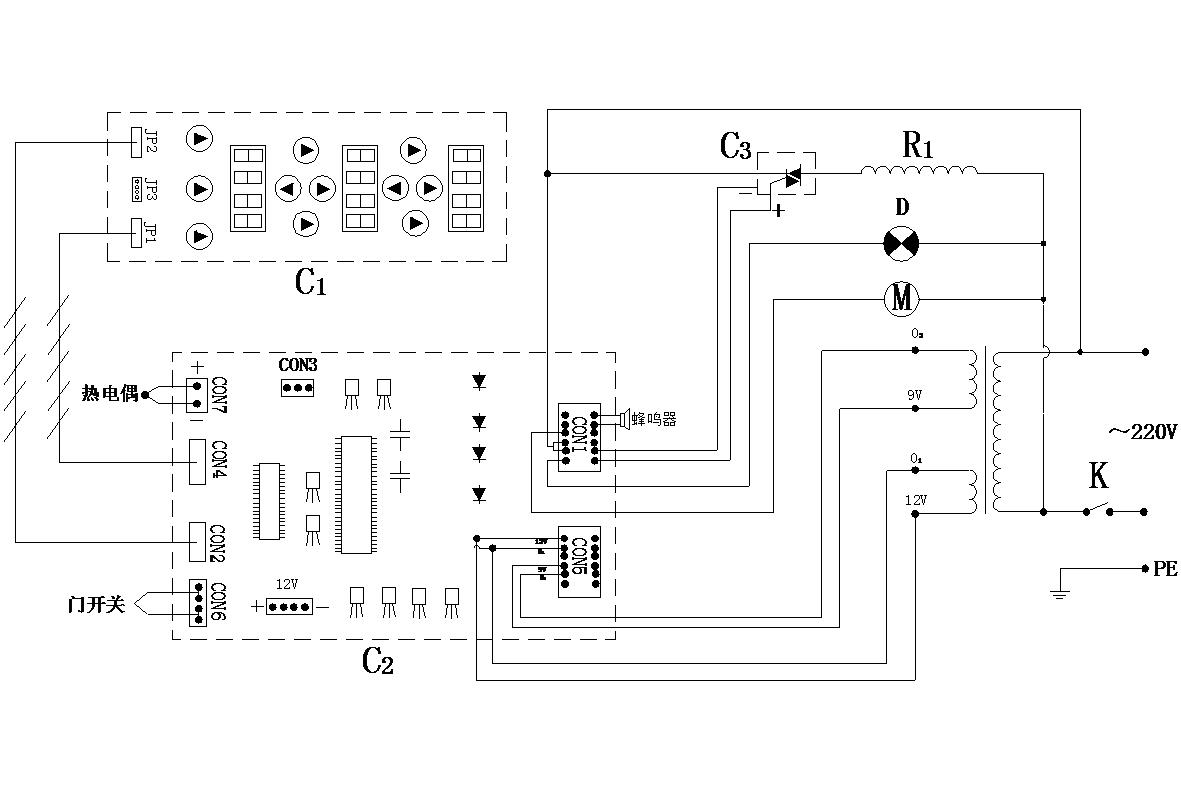

電路原理圖
部件說明:
C1:為鍵盤板 C2:為電子板主板 C3、固態繼電器
R2：為發熱管 D:為程序暫停指示 K:為總開關
技術參數：
規格：680㎜×640㎜×555㎜
電壓：220V/50Hz
功率：3KW
